Przedstawiony symbol graficzny dotyczy:

Kuszą D lub A, bo liczba przy symbolu przypomina odczyt z czujnika. Jednostka „t” wyklucza jednak temperaturę, która byłaby podana w °C. B odpada, bo żurawie przeładunkowe (HDS) zwykle nie mają przeciwwagi, a piktogram nie przedstawia żadnej przeciwwagi.

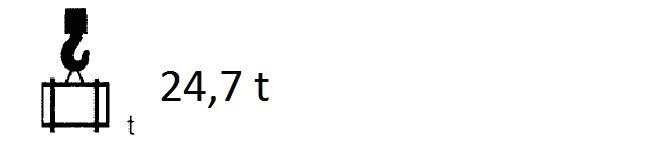

Symbol pokazuje hak z zawieszonym ładunkiem i oznaczenie „t”. W instrukcjach i na wyświetlaczach systemów sterowania oznacza on udźwig maksymalny, czyli największą masę, jaką żuraw może podnieść w danej konfiguracji. Na rysunku jest to 24,7 t. Ta wartość zmienia się m.in. z wysięgiem i rozstawieniem podpór.

Na stanowisku: zanim podniesiesz ładunek, porównaj z tym wskazaniem jego masę razem z zawiesiami.
