Przedstawiony rysunek określa wskazania dla:
Odpowiedzi
Dlaczego

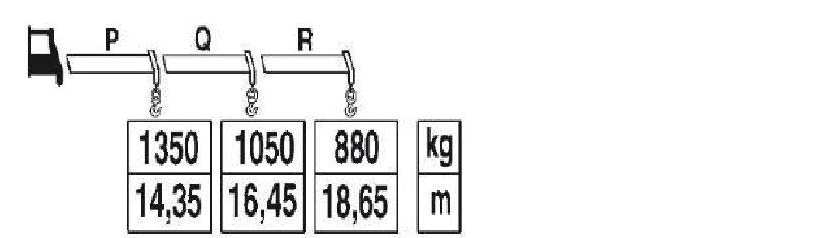

Rysunek pokazuje ręcznie wysuwane przedłużenia P, Q, R wraz z udźwigiem (kg) i osiąganym wysięgiem (m) dla każdego z nich.
Podstawa: instrukcja eksploatacji producenta
Opracowanie
Wiele osób zaznacza samo A, bo rysunek wyraźnie pokazuje przedłużki P, Q i R, albo samo C, bo widać liczby w metrach. Każda z tych odpowiedzi jest niepełna. B odpada, bo podane metry to zasięg poziomy, a nie wysokość podnoszenia.
Tabliczka dotyczy ręcznie wysuwanych przedłużek mechanicznych na końcu wysięgnika hydraulicznego. Dla każdej z nich podaje dwie wartości. Górny wiersz to udźwig w kilogramach (1350, 1050 i 880 kg), a dolny to osiągany wysięg w metrach (14,35, 16,45 i 18,65 m). Im dłuższa przedłużka, tym większy zasięg i mniejszy udźwig.
W praktyce przed pracą z przedłużką ustaw właściwą konfigurację w systemie sterowania. Inaczej ogranicznik może liczyć udźwig dla innego układu wysięgnika.
