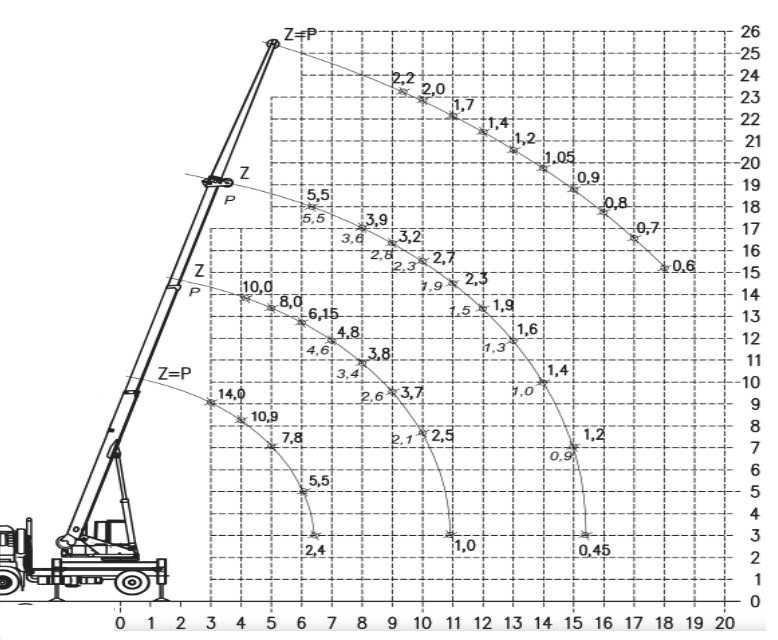

W oparciu o przedstawiony diagram udźwigu wskaż maksymalną masę ładunku jaką można przetransportować na odległość 8 m:
Odpowiedzi
Dlaczego
Na wysięgu 8 m druga krzywa daje 3,8 t, ale trzecia (dłuższy wysięgnik) 3,9 t, więc maksimum to 3,9 t.
Podstawa: diagram udźwigu żurawia (instrukcja eksploatacji producenta)
Opracowanie
Intuicyjnie wybiera się A (3,8 t), bo to wartość przy wysięgu 8 m na krzywej, którą widać najwyraźniej. Na wykresie jest jednak kilka krzywych dla różnych długości wysięgnika i przy 8 m przechodzą dwie z nich.
Na wykresie udźwigu oś pozioma to wysięg, a każda krzywa odpowiada jednej długości wysięgnika. Na wysięgu 8 m krzywa drugiego wysięgnika daje 3,8 t, a krzywa trzeciego, dłuższego, 3,9 t. Pytanie o maksymalną masę oznacza wybór większej wartości, czyli 3,9 t przy odpowiednio wysuniętym wysięgniku. Wartość 10,9 t dotyczy wysięgu 4 m na najkrótszym wysięgniku, więc odpowiedź D odpada.
W praktyce sprawdzaj wszystkie krzywe przechodzące przez dany wysięg i wybieraj konfigurację z największym udźwigiem.
