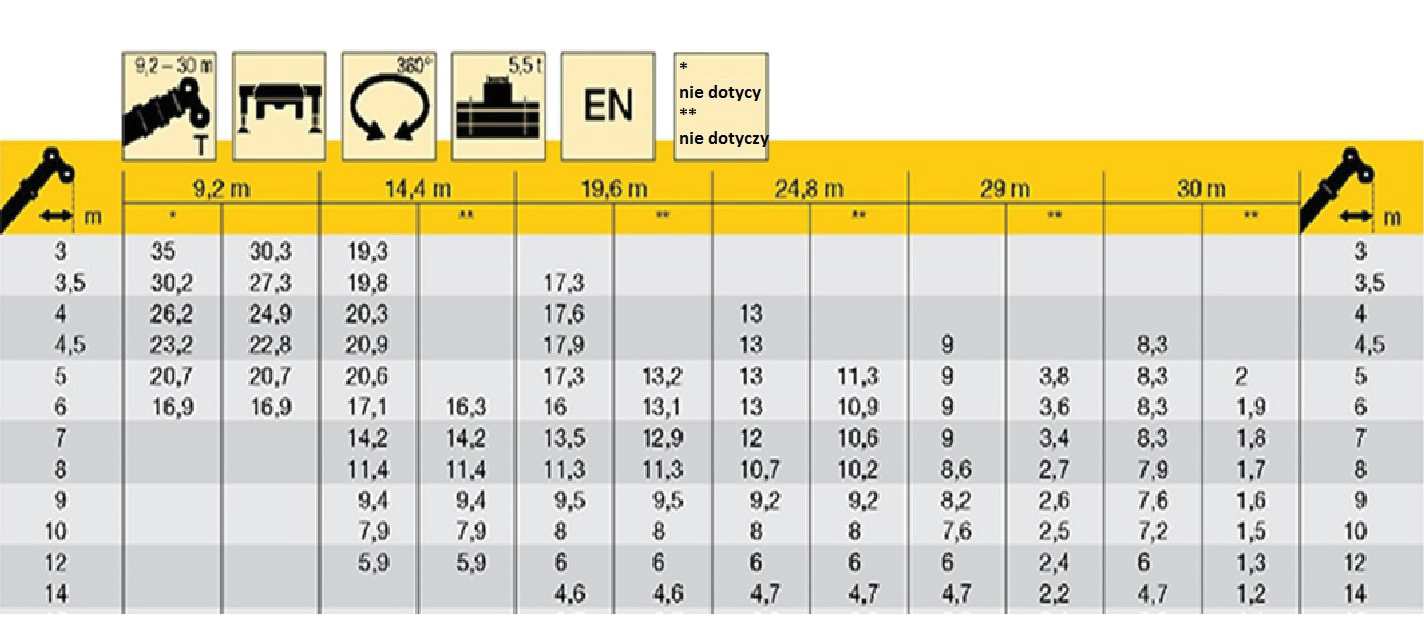

W oparciu o przedstawiony diagram udźwigu wskaż poprawne parametry pracy żurawia:
Odpowiedzi
Dlaczego
Największa wartość w tabeli to 35 t, a piktogram podpór oznacza pracę na podporach; 30 m to długość wysięgnika, nie wysięg (ten kończy się na 14 m).
Podstawa: diagram udźwigu żurawia (instrukcja eksploatacji producenta)
Opracowanie
Odpowiedź B kusi, bo 30 m to największa liczba w nagłówku i na piktogramie „9,2–30 m”. To jednak zakres długości wysięgnika teleskopowego. Wysięg, czyli odległość ładunku od osi obrotu, odczytuje się z bocznych kolumn tabeli i kończy się on na 14 m.
Największa wartość w tabeli to 35 t przy wysięgniku 9,2 m i wysięgu 3 m, więc A jest prawdziwe. Piktogram podwozia z wysuniętymi podporami oznacza, że tabela obowiązuje tylko przy pracy na podporach. Przy pracy na kołach obowiązują inne, znacznie mniejsze udźwigi. Dlatego poprawne są A i C, czyli odpowiedź D.
Zanim zaczniesz odczyt, przejrzyj piktogramy nad tabelą: podpory, obrót 360° i przeciwwaga 5,5 t. Tabela obowiązuje tylko w takiej konfiguracji żurawia.
