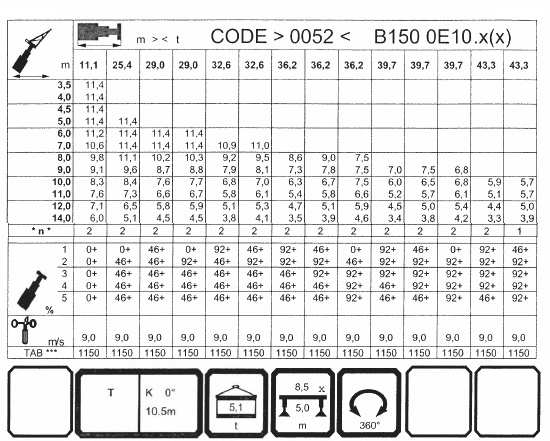

W oparciu o przedstawiony diagram udźwigu wskaż poprawne parametry pracy żurawia:
Odpowiedzi
Dlaczego
Piktogram pokazuje obrót 360°, największa wartość w tabeli to 11,4 t, a ostatni wiersz wysięgu to 14,0 m, więc wszystkie parametry się zgadzają.
Podstawa: diagram udźwigu żurawia (instrukcja eksploatacji producenta)
Opracowanie
Typowy błąd to zaznaczenie jednej odpowiedzi, którą widać od razu, na przykład B, bo 11,4 t rzuca się w oczy w pierwszych wierszach tabeli. Pozostałe parametry są jednak zapisane w tej samej tabeli i w piktogramach pod nią.
Największa liczba w tabeli udźwigów to 11,4 t, więc to maksymalny udźwig. Lewa kolumna podaje wysięg w metrach, a jej ostatni wiersz to 14,0 m, więc to maksymalny wysięg. Górny wiersz (od 11,1 do 43,3 m) to długości wysięgnika, nie wysięg. Piktogram ze strzałką i napisem 360° oznacza pracę w pełnym zakresie obrotu. Wszystkie trzy stwierdzenia są prawdziwe, więc poprawna jest odpowiedź D.
Czytając diagram, sprawdzaj osobno lewą kolumnę (wysięg), górny wiersz (długość wysięgnika) i piktogramy (podpory, przeciwwaga, obrót).
