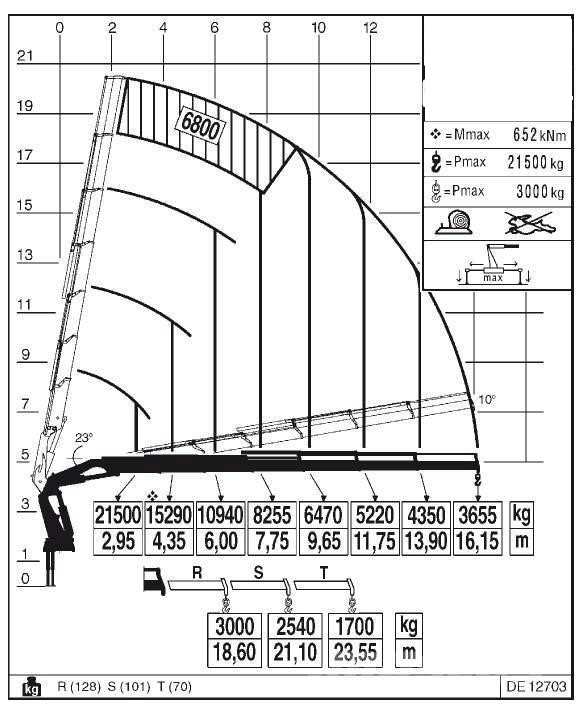

W oparciu o przedstawiony diagram wskaż maksymalną masę ładunku, jaką można podać na odległość 6,95 m:
Odpowiedzi
Dlaczego
6,95 m leży między 6,00 m a 7,75 m, więc obowiązuje udźwig dla większego wysięgu, czyli 8255 kg.
Podstawa: diagram udźwigu żurawia (instrukcja eksploatacji producenta)
Opracowanie
Kusi C (10940 kg), bo wysięg 6,95 m tylko trochę przekracza 6 m, a kolumna 6,00 m stoi tuż obok. Inni szukają wartości pośredniej, a gdy jej nie znajdują, wybierają D. Na diagramie nie zaokrągla się jednak do najbliższej kolumny i nie liczy się średniej.
Udźwig z tabliczki obowiązuje do podanego wysięgu włącznie. Każdy wysięg powyżej 6,00 m wychodzi poza zakres 10940 kg, więc trzeba przyjąć wartość dla następnego wysięgu w tabeli, czyli 7,75 m i 8255 kg. Wynika to z momentu wywracającego: im dalej od osi obrotu, tym mniejszy dopuszczalny ładunek.
Zapamiętaj: wysięg zaokrąglaj w górę do najbliższej kolumny tabeli i bierz udźwig z tej kolumny.
