Żuraw wieżowy został zmontowany w wersji stacjonarnej o wysokości 40 metrów, z wysięgnikiem 32,1 metra oraz olinowaniu podwójnym. Określ jaki maksymalny ciężar może unieść ten żuraw na promieniu 22 m:
Odpowiedzi
Dlaczego
Przy olinowaniu podwójnym (2 pasma) udźwig jest ograniczony do 2000 kg w zakresie 2,4–24,7 m, więc na 22 m wynosi 2000 kg. Wartość 2330 kg dotyczy olinowania poczwórnego.

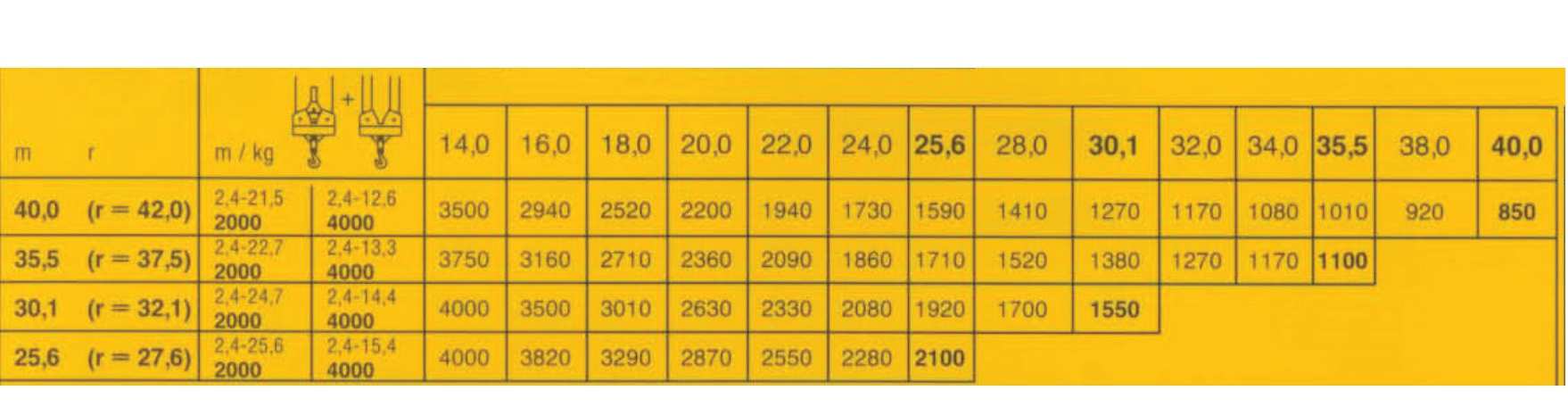

Podstawa: diagram udźwigu (instrukcja eksploatacji producenta)
Opracowanie
Kursanci odczytują wartość z kolumny 22 m i zaznaczają 2330 kg (D). Ta liczba dotyczy jednak olinowania poczwórnego. Wartości 1940 kg (A) i 1,27 t (B) pochodzą z innych wierszy lub kolumn, czyli z innej długości wysięgnika lub innego wysięgu.
Wysięgnik 32,1 m z pytania to w tabeli wiersz „30,1 (r = 32,1)”. Przy olinowaniu podwójnym ma on wpis „2,4–24,7 / 2000”: od 2,4 do 24,7 m udźwig wynosi 2000 kg. Na promieniu 22 m obowiązuje więc 2000 kg, mimo że krzywa momentu pozwalałaby na 2330 kg. Ogranicza go liczba pasm liny, a nie moment. Wysokość wieży (40 m) nie zmienia udźwigu z tabeli.
Zapamiętaj: przy dwóch pasmach zawsze porównaj wartość z kolumny z limitem dla dwóch pasm i wybierz mniejszą.
